精密エンドミル加工

Φ0.1mm~

小径エンドミルはΦ0.1mmから加工実績があります。

微細穴加工

Φ0.08mm~

小径ドリルはΦ0.08mmから加工実績があります。
微細加工用工具につきましては0.005mm単位から準備可能です。
穴加工後のバリ取りまできちんと対応いたします。

長時間高精度加工

100時間以上

エンドミル加工の同一形状の掘り込み数として20000穴まで実績があります。
穴加工の同一形状の掘り込み数として50000穴まで実績があります。
エンドミル加工、穴加工ともに累積ピッチ精度も高精度にて対応しております。

細溝加工

幅0.1㎜~

エンドミル加工または溝切りカッターにて加工いたします。
加工後のバリ取りまできちんと対応いたします。

小物部品加工

3mm×2mm×1mmの六面体を機械加工で製作した実績があります。
このサイズの製品に穴を開けたり段を取ったりする加工をおこなった実績もあります。
小さくてクランプが難しい部品の加工もチャレンジいたします。

ファイナルブラスター仕上げ

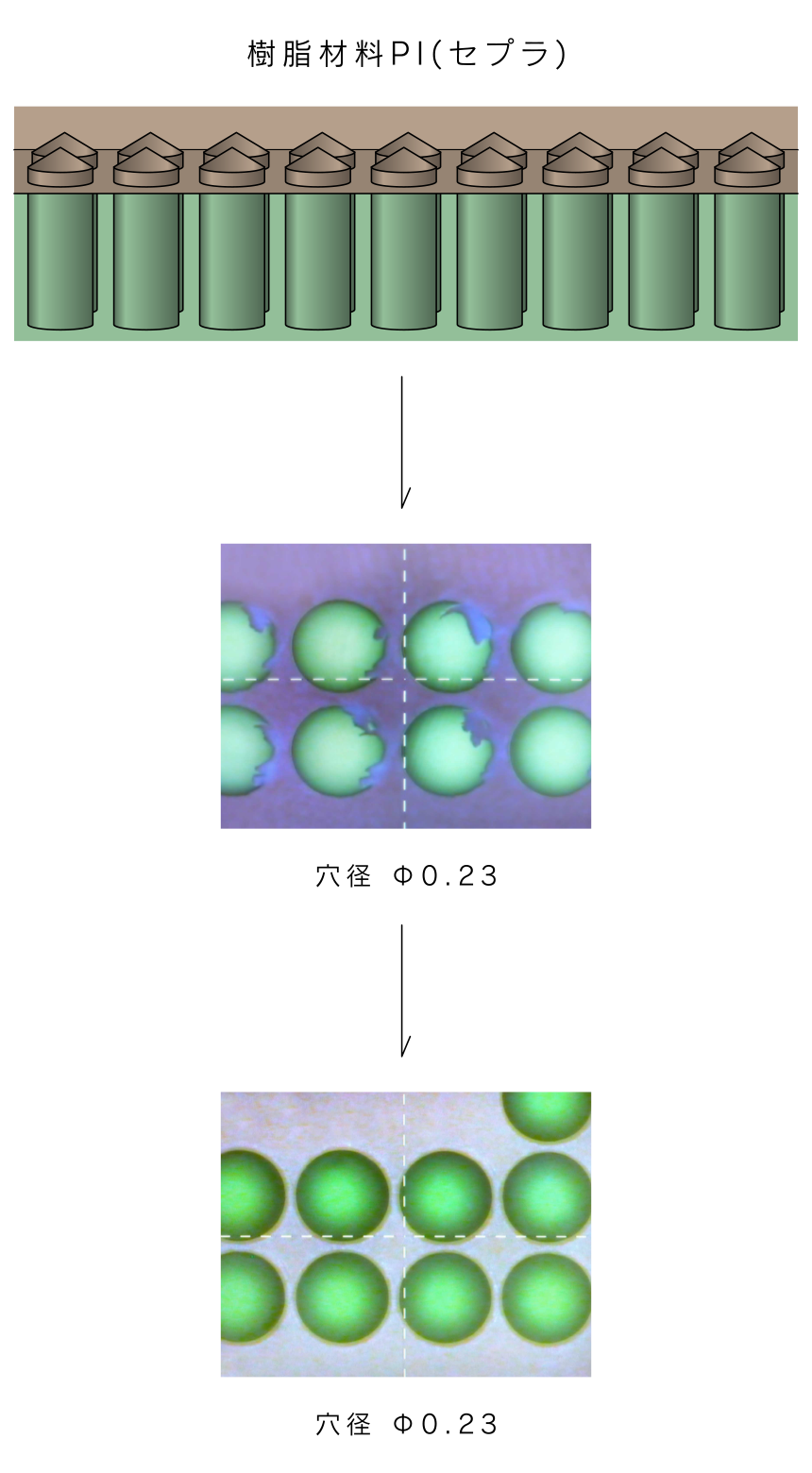

バリ残り穴の写真

ドリル加工(Φ0.23)後に上面部分(茶色)を
エンドミル加工にて除去した後のバリの写真です。

公差付の微細穴のファイナルブラスター仕上げにおいて、
技術的に難しい部分は、公差穴の寸法を確保しつつ
表面を痛めずにバリを取り除くということが挙げられます。
材質や穴径だけではなく季節や天気などを考慮しながら
ファイナルブラスターの諸条件を調整し
その上で熟練の職人が仕上げていきます。

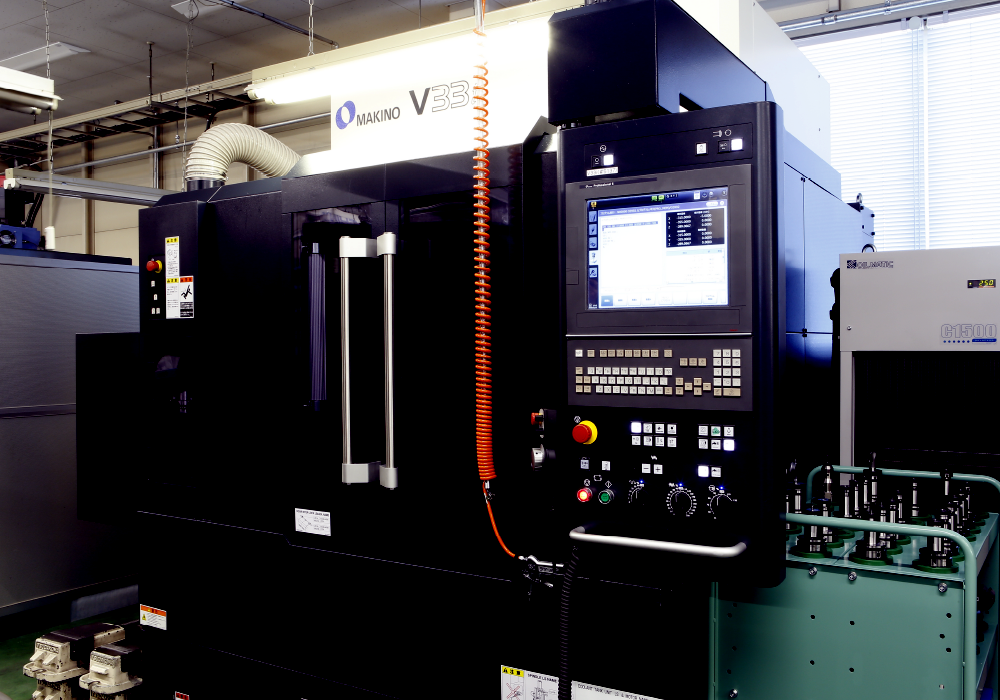

長時間高精度加工が可能

(株)牧野フライス製作所の高精度マシニングセンタ
V33、V33iシリーズを15台保有

(株)牧野フライス製作所様の
高精度マシニングセンタV33、V33iシリーズが柱となっております。
同一シリーズのマシニングセンタを15台保有していますので
まとまった数の部品製作や長時間加工にも対応することができます。

また、仕上げ用のブラスターは
(株)不二製作所様のブラスターを使用し、
熟練の職人が一品一品真心を込めて手仕上げをおこなっております。

V33・V33iシリーズ
品名 型番 メーカー名 台数
立型マシニングセンター V33・V33i (株)牧野フライス製作所 15台
測定装置
品名 型番 メーカー名 台数

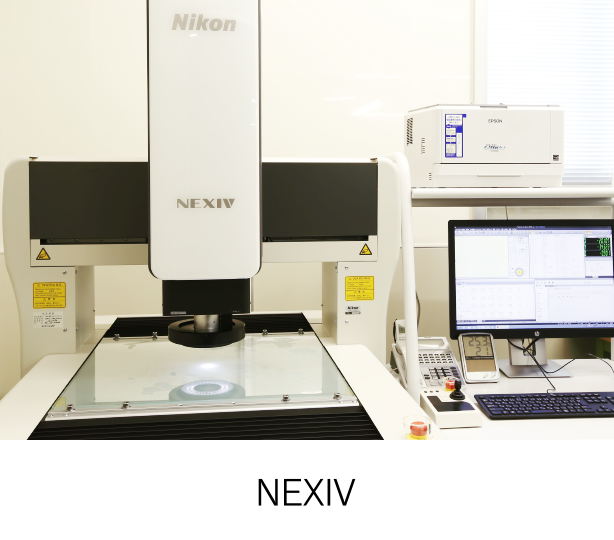

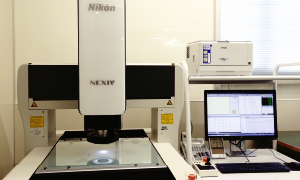

NEXIV VMZ-R4540 ニコン 1台

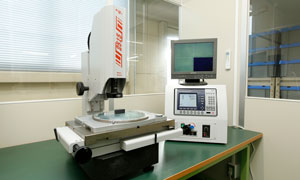

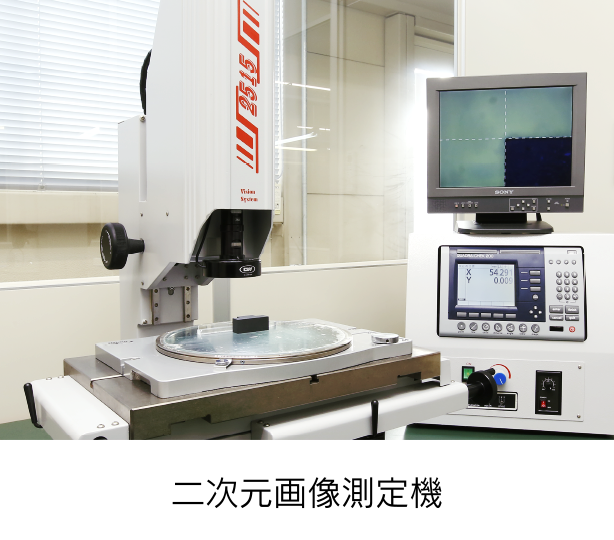

二次元画像測定機 CW-2515V-2型 チェンウェイ 1台

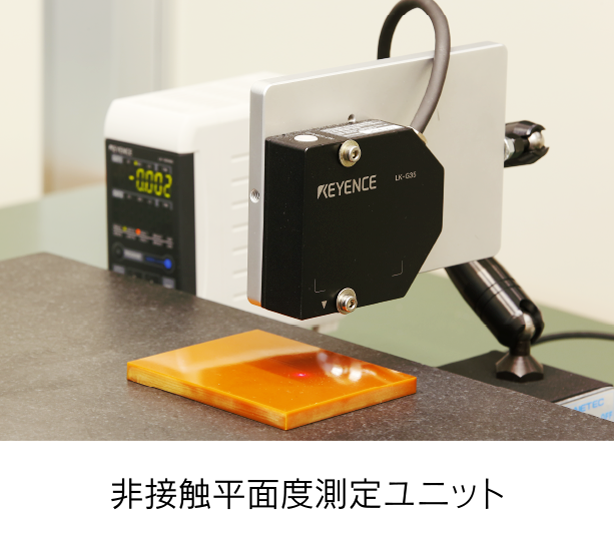

非接触平面度測定ユニット LK-G35他 キーエンス他 1台
小さいものだけど加工が可能なのか?
複雑な形状だけど加工が可能なのか?
掘り込みや穴がたくさんあるけれど加工は可能なのか?
などお気軽にお問い合わせください。
